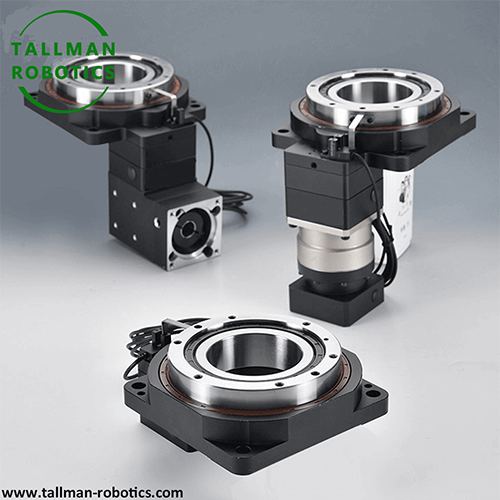

पोकळ रोटरी टेबल

संस्थेचा प्रकार

फायदे

तोटे

लागू परिस्थिती

पोकळ फिरणारे व्यासपीठ

उच्च सुस्पष्टता, पोकळ रचना

उच्च खर्च

अचूक पोझिशनिंग आणि थ्रू-होल आवश्यकता

सामान्य फिरणारे वर्कटेबल

कमी खर्च, साधी रचना

पोकळ डिझाइन नाही, कमी अचूकता

कमी अचूक हाताळणी, साधे रोटेशन

डीडी मोटर (डायरेक्ट ड्राइव्ह)

शून्य मंजुरी, उच्च गतिमान प्रतिसाद

कमी लोड क्षमता, उच्च किंमत

अल्ट्रा सुस्पष्टता, हलके लोड परिदृश्य

कॅम विभाजक

उच्च गती, उच्च स्थिरता

निश्चित अनुक्रमणिका प्रमाण, कमी लवचिकता

मधूनमधून अनुक्रमणिका रोटेशन (जसे की फिलिंग मशीन)

मोठे छिद्र रोटरी टेबल्स

हायपॉइड गियर पोकळ रोटरी प्लॅटफॉर्म

CAM रोलर पोकळ फिरवत सारण्या

हेवी ड्यूटी पोकळ रोटरी टेबल

ड्युअल लीड वर्म गियर पोकळ रोटरी टेबल्स

अर्ज क्षेत्रे

केस स्टडीज

परिस्थितीची आवश्यकता

पोकळ रोटरी टेबल्सचे कार्य

स्वयंचलित उत्पादन लाइन आणि अचूक असेंब्ली

इलेक्ट्रॉनिक घटकांसाठी अचूक वेल्डिंग वर्कस्टेशन

मोबाईल फोन कॅमेरा मॉड्यूल्स आणि सेन्सर यांसारख्या सूक्ष्म इलेक्ट्रॉनिक घटकांच्या वेल्डिंग प्रक्रियेदरम्यान, स्पॉट वेल्डिंगसाठी वर्कपीसला अनेक कोनांमध्ये फिरवणे आवश्यक आहे, केबल अडकणे टाळून (जसे की वेल्डिंग गन कंट्रोल लाइन आणि सिग्नल लाइन).

1). प्लॅटफॉर्म वर्कपीसला अचूकपणे फिरवते (± 0.01 मिमीच्या पुनरावृत्ती स्थिती अचूकतेसह), वेल्डिंग पॉइंट स्थितीचे विचलन 0.02 मिमी पेक्षा कमी असल्याची खात्री करून;

2). यांत्रिक हस्तक्षेप कमी करण्यासाठी आणि वर्कस्टेशनचे लेआउट सुलभ करण्यासाठी सेंट्रल थ्रू-होलमधून वेल्डिंग गन केबल आणि गॅस पाईप घाला;

3). वेल्डिंग दरम्यान वर्कपीस हलणे टाळून, 0.1 अंश /से कमी-गती गुळगुळीत रोटेशन साध्य करण्यासाठी सर्वो मोटर्ससह सहकार्य करा.

पीसीबी बोर्ड तपासणी आणि चाचणी उपकरणे

पीसीबी बोर्ड डिटेक्शन उपकरणामध्ये 90 डिग्री आणि 180 डिग्री फिरवावा लागतो, जेणेकरून ऑप्टिकल कॅमेरा वेगवेगळ्या कोनातून सोल्डर जॉइंट्स आणि सर्किटमधील दोष शोधू शकतो.

1) पटकन PCB बोर्ड कोन स्विच करा (रोटेशन प्रतिसाद वेळ<0.5s) to improve detection efficiency;

2).केबल खेचल्यामुळे होणाऱ्या डिटेक्शन एरर टाळण्यासाठी सेंट्रल थ्रू-होल पीसीबी बोर्ड अंतर्गत प्रोब केबल्स सामावून घेते;

३).उच्च कडकपणाचे डिझाइन हे सुनिश्चित करते की रोटेशन दरम्यान पीसीबी बोर्डला ऑफसेट नाही (सपाटपणा त्रुटी<0.05mm).

रोबोटिक्स टेक्नॉलॉजी आणि एंड इफेक्टर्स

SCARA रोबोट सांधे एकत्र करतो

3C उत्पादनांच्या असेंब्लीमध्ये, SCARA रोबोटला स्क्रू घट्ट करणे आणि शेवटी रोटेशनद्वारे घटक फ्लिप करणे यासारख्या क्रिया साध्य करणे आवश्यक आहे आणि वेगवेगळ्या लांबीच्या वर्कपीसशी सुसंगत असणे आवश्यक आहे.

1).रोबोटचा Z-अक्ष फिरणारा जॉइंट म्हणून, तो अचूक असेंबलीची आवश्यकता पूर्ण करून, ± 0.02mm ची पुनरावृत्ती स्थिती अचूकता प्राप्त करतो;

2). पोकळ रचना लांब स्क्रू आणि कंड्युइट्सना शेवटच्या इफेक्टरमधून जाण्याची परवानगी देते, भिन्न लांबीच्या वर्कपीसच्या असेंब्लीशी जुळवून घेत;

३) कमी बॅकलाइट (<1 arc minute) ensures no jamming during rotation, improving the consistency of screw tightening.

सहयोगी रोबोट साहित्य क्रमवारी टर्मिनल

फूड आणि फार्मास्युटिकल सॉर्टिंगमधील सहयोगी यंत्रमानवांना एका विशिष्ट दिशेने (जसे की लेबल वरच्या दिशेने) सामग्री फिरवणे आणि वेगवेगळ्या आकाराच्या पॅकेजिंग बॉक्सशी सुसंगत असणे आवश्यक आहे.

1). व्हिज्युअल सेन्सर्ससह सुसज्ज, अचूक वर्गीकरण साध्य करण्यासाठी प्लॅटफॉर्म (0.01 डिग्रीच्या कोन रिझोल्यूशनसह) फिरवून सामग्रीची दिशा समायोजित केली जाऊ शकते;

2). मध्यवर्ती थ्रू-होल वायवीय क्लॅम्पच्या श्वासनलिका आणि सेन्सर केबलमध्ये प्रवेश करते, ज्यामुळे शेवटचे वायरिंग सोपे होते;

3).High load capacity (axial load>50kg) एकापेक्षा जास्त साहित्य एकाच वेळी पकडण्यास समर्थन देते, क्रमवारी कार्यक्षमता सुधारते.

अचूक मशीनिंग आणि लेसर उपकरणे

लेझर मार्किंग मशीन फिरवत वर्कटेबल

दंडगोलाकार वर्कपीसच्या पृष्ठभागावर (जसे की इन्सुलेटेड कप आणि बियरिंग्ज) चिन्हांकित करताना, सतत नमुने मिळविण्यासाठी वर्कपीस 360 अंश फिरवावी लागेल आणि लेसर लाइट मार्ग केबल्सद्वारे अवरोधित होण्यापासून टाळला पाहिजे.

1). गुळगुळीत आणि अखंडित लेझर मार्किंग लाइन सुनिश्चित करण्यासाठी वर्कपीसला स्थिर गतीने (± 1rpm च्या अचूकतेसह) फिरवण्यासाठी चालवा;

2). मध्यवर्ती थ्रू-होल लेझर ऑप्टिकल मार्गामध्ये केबलचा हस्तक्षेप टाळून, पाणी-कूल्ड ट्यूब आणि लेसर उपकरणाच्या सिग्नल लाइनमधून जाऊ देते;

३).उच्च कडकपणाचा टेबलटॉप वर्कपीस रोटेशन दरम्यान कंपन कमी करतो, मार्किंग अचूकता सुनिश्चित करतो (रेषा रुंदी त्रुटी<0.01mm).

पाच अक्ष मशीनिंग केंद्राचा चौथा अक्ष फिरवत सारणी

मोल्ड्स आणि एव्हिएशन पार्ट्सच्या प्रक्रियेत, पाच अक्ष मशीन टूल्सना फिरत्या अक्षांमधून वर्कपीसचे बहुमुखी कटिंग-करणे आवश्यक आहे आणि ते लांबलचक वर्कपीस (जसे की ब्लेड आणि शाफ्ट पार्ट्स) शी सुसंगत असले पाहिजेत.

1). चौथ्या अक्ष रोटरी टेबलच्या रूपात, ते वर्कपीसचे मल्टी अँगल कटिंग (पोझिशनिंग अचूकता ± 5 आर्क सेकंद) साध्य करते आणि क्लॅम्पिंग वेळा कमी करते;

2).Large aperture hollow design (>100 मिमी) लांब आयताकृती वर्कपीस वर्कपीस आणि उपकरणांमधील हस्तक्षेप टाळून, फिरत्या टेबलमधून जाऊ देते;

3). प्रक्रिया वातावरणात शीतलक आणि मोडतोड यांच्या प्रभावांशी जुळवून घेण्यासाठी उच्च आणि निम्न तापमान (-10 अंश ~ 60 अंश) सहन करण्यासाठी डिझाइन केलेले.

वैद्यकीय आणि प्रयोगशाळा उपकरणे

मेडिकल इमेजिंग सीटी स्कॅनर स्टेज

सीटी स्कॅनिंग दरम्यान, रुग्णाला किंवा नमुन्याला स्थिर गतीने फिरवावे लागते, तसेच स्कॅनिंग क्षेत्राला मोटर केबल्स आणि सेन्सर लाइन्समुळे अडथळा येत नाही.

1).कमी कंपन रोटेशन (कंपन रक्कम<0.01mm) ensures that the scanned image is free of ghosting;

2) मध्यभागी -होल रुग्णाच्या शरीराखाली शारीरिक निरीक्षण केबल्स (जसे की ECG आणि रक्त ऑक्सिजन लाईन्स) सामावून घेतो, रुग्णाच्या आरामात वाढ करतो;

3). परिपूर्ण एन्कोडर स्कॅन केलेल्या फॉल्ट पोझिशनची अचूक जुळणी सुनिश्चित करण्यासाठी रोटेशन अँगलवर वास्तविक-वेळ अभिप्राय प्रदान करतो.

बायोकेमिकल नमुना शोध स्वयंचलित टर्नटेबल

एंझाइम-लिंक्ड इम्युनोसॉर्बेंट परख (ELISA) आणि PCR मशिन्समध्ये, बॅच डिटेक्शन साध्य करण्यासाठी एकाधिक नमुना ट्यूब डिटेक्शन स्टेशनवर फिरवाव्या लागतात आणि सॅम्पल ट्यूब आणि उपकरण केबल्समध्ये अडकणे टाळणे आवश्यक आहे.

1). अचूक अनुक्रमणिका रोटेशन (इंडेक्सिंग त्रुटी<0.1mm) to ensure that the sample tube is aligned with the detection light path;

2) पोकळ रचना चाचणी ट्यूब हीटिंग मॉड्यूलच्या पॉवर कॉर्ड आणि तापमान नियंत्रण केबलमध्ये प्रवेश करते, उपकरणांचे अंतर्गत लेआउट सुलभ करते;

3). कमी आवाज डिझाइन (ऑपरेटिंग आवाज<50dB) to meet the requirements of quiet laboratory environment.

पॅकेजिंग आणि लॉजिस्टिक सॉर्टिंग

हाय स्पीड लेबलिंग मशीन पोझिशनिंग रोटरी टेबल

पेये आणि कॉस्मेटिक बाटल्यांचे लेबलिंग करताना, बाटलीला लेबल बसवण्यासाठी आणि वेगवेगळ्या व्यासांच्या बाटल्यांशी जुळवून घेण्यासाठी एकदाच फिरवावे लागते.

1).High speed rotation (maximum speed>300rpm) matches the production line rhythm, capable of processing>प्रति तास 10000 बाटल्या;

2) वायवीय पुश रॉड किंवा सेन्सर वायर जे बाटलीच्या मध्यभागी-होलमध्ये प्रवेश करते ते वेगवेगळ्या उंचीच्या बाटल्यांशी सुसंगत असते;

3). द्रुत प्रारंभ थांबा प्रतिसाद (प्रवेग वेळ<0.2s) reduces the shaking of the bottle during switching and avoids label wrinkling.

लॉजिस्टिक पॅकेज सॉर्टिंग टर्निंग मेकॅनिझम

इंटेलिजेंट लॉजिस्टिक सॉर्टिंग सेंटरमध्ये, पॅकेजला संबंधित सॉर्टिंग गेटच्या दिशेने (जसे की 90 डिग्री, 180 डिग्री) फिरवले जाणे आवश्यक आहे आणि पॅकेजच्या वजनाचा प्रभाव सहन करणे आवश्यक आहे.

1).High axial load design (>200kg) विकृतीशिवाय पडणाऱ्या पॅकेजचा प्रभाव सहन करू शकतो;

2) पोकळ रचना कन्व्हेयर बेल्ट ड्राइव्ह शाफ्ट आणि सॉर्टिंग लाइनच्या पोझिशन सेन्सर केबलला सामावून घेते;

३).रिअल-वेळेत रोटेशन अँगल समायोजित करण्यासाठी व्हिज्युअल सिस्टमसह सहयोग करा (प्रतिसाद विलंब<10ms), improving sorting accuracy.
