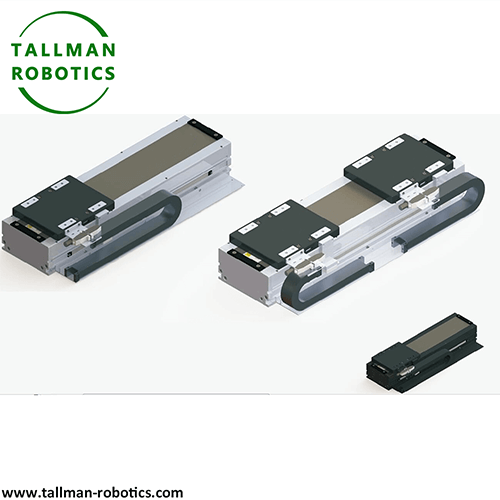

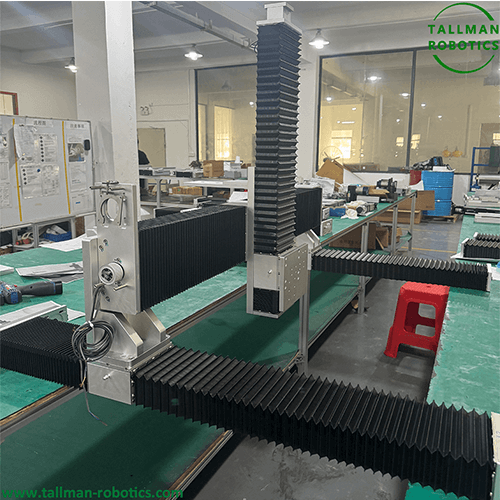

लिनियर मोटर हे इलेक्ट्रोमॅग्नेटिक ड्राइव्ह उपकरण आहे जे लोडचे रेषीय विस्थापन साध्य करण्यासाठी गीअर्स किंवा स्क्रूसारख्या इंटरमीडिएट ट्रान्समिशन मेकॅनिझमची आवश्यकता न ठेवता थेट विद्युत उर्जेचे रेखीय गती यांत्रिक उर्जेमध्ये रूपांतरित करते.

पारंपारिक रोटरी मोटर्सच्या विपरीत (जसे की सर्वो मोटर्स) ज्यांना रोटेशनल मोशनला रेखीय गतीमध्ये रूपांतरित करण्यासाठी यांत्रिक संरचना आवश्यक असतात, रेखीय मोटरच्या गतीची दिशा मूळतः रेखीय असते. लिनियर मोटर ही रोटरी मोटर्सच्या संरचनेची एक रेखीय आवृत्ती आहे, जी इलेक्ट्रोमॅग्नेटिक फोर्सद्वारे नॉन-कॉन्टॅक्ट ड्रायव्हिंग साध्य करते. यात संक्षिप्त रचना, जलद प्रतिसाद, अति-उच्च गती, उच्च अचूकता आणि शून्य प्रतिक्रीया यासारखी लक्षणीय वैशिष्ट्ये आहेत.

येथे आम्ही खालीलप्रमाणे डेटासह आमच्या लिनियर मोटर्सचा परिचय देतो:

अधिक प्रकल्प पाहण्यासाठी किंवा Youtube द्वारे आमच्या व्हिडिओ गॅलरीला भेट देण्यासाठी तुमचे स्वागत आहे: https://www.youtube.com/@tallmanrobotics

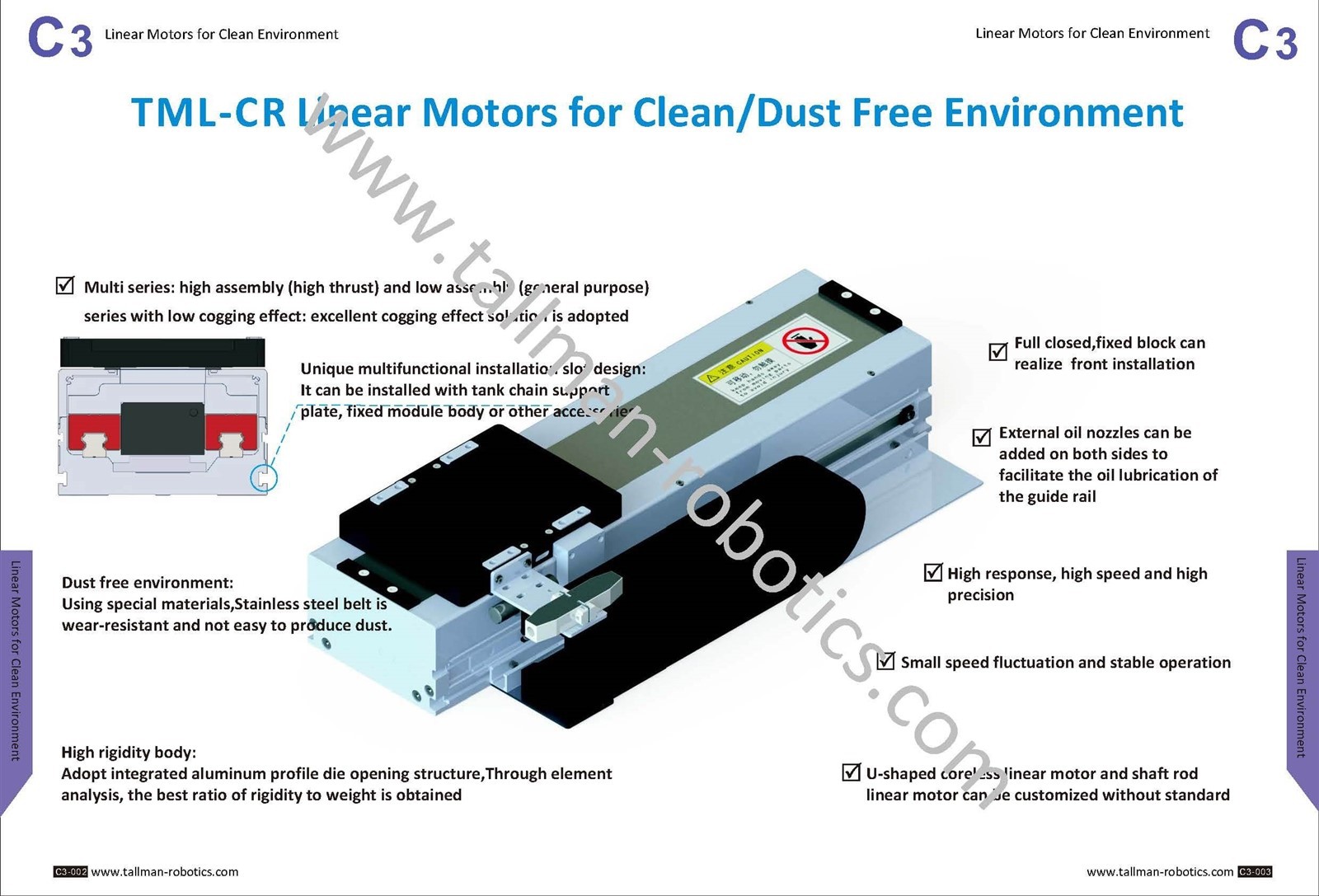

लिनियर मोटर्सचे तांत्रिक मापदंड: स्वच्छ पर्यावरणासाठी उच्च जोराची मालिका
मॉडेल क्रमांक	TML135-CR-PM090	TM135-CR-PM130		TML170-CR-PM250		TML170-CR-PM400	TML220-CR-PM750
स्थितीची पुनरावृत्ती (मिमी)	±0.002	±0.002		±0.002		±0.002	±0.002
सतत जोर (N)	90	130		250		400	750
कमाल जोर(N)	270	390		750		1200	2250
सतत लोड (किलो)	20	30		50		80	150
कमाल प्रवेग गती (G)	3	3		3		3	3
कमाल वेग(मिमी/से)	2500	2500		2500		2500	2500
मानक स्ट्रोक(मिमी)	0-5500	0-5500		0-5500		0-5500	0-5500
फीडबॅक शासक उत्पादक	जर्मनी siko / स्पेन FAGOR
वाचन प्रमुख	MSK200-1-0107 / EXA
फीडबॅक रुलर रिझोल्यूशन(मिमी)	0.0005/0.001
रेखीय मार्गदर्शक रेल (मिमी	15×12.5-2	15×12.5-2	15×12.5-2		15×12.5-2		20×15.5-2

लिनियर मोटर्सचे तांत्रिक मापदंड: स्वच्छ पर्यावरणासाठी कमी जोराची मालिका
मॉडेल क्रमांक	TML100-CR-PM050	TML100-CR-PM100		TML100-CR-PM120		TML135-CR-PM080	TML135-CR-PM150	TML135-CR-PM210
स्थितीची पुनरावृत्ती (मिमी)	±0.002	±0.002		±0.002		±0.002	±0.002	±0.002
सतत जोर (N)	50	100		120		80	150	210
कमाल जोर(N)	150	300		360		240	450	630
सतत लोड (किलो)	10	25		30		20	40	55
कमाल प्रवेग गती (G)	3	3		3		3	3	3
कमाल वेग(मिमी/से)	2500	2500		2500		2500	2500	2500
मानक स्ट्रोक(मिमी)	0-5500	0-5500		0-5500		0-5500	0-5500	0-5500
फीडबॅक शासक उत्पादक	जर्मनी siko / स्पेन FAGOR
वाचन प्रमुख	MSK200-1-0107 / EXA
फीडबॅक रुलर रिझोल्यूशन(मिमी)	0.0005
रेखीय मार्गदर्शक रेल (मिमी	15×12.5-1					15×12.5-2
मॉडेल क्रमांक	TML170-CR-PM120		TML170-CR-PM220		TML170-CR-PM320	TML220-CR-PM160	TML220-CR-PM300	TML220-CR-PM430
स्थितीची पुनरावृत्ती (मिमी)	±0.002		±0.002		±0.002	±0.002	±0.002	±0.002
सतत जोर (N)	120		220		320	160	300	430
कमाल जोर(N)	360		660		960	480	900	1290
सतत लोड (किलो)	30		60		90	40	85	120
कमाल प्रवेग गती (G)	3		3		3	3	3	3
कमाल वेग(मिमी/से)	2500		2500		2500	2500	2500	2500
मानक स्ट्रोक(मिमी)	0-5500		0-5500		0-5500	0-5500	0-5500	0-5500
फीडबॅक शासक उत्पादक	जर्मनी siko / स्पेन FAGOR
वाचन प्रमुख	MSK200-1-0107 / EXA
फीडबॅक रुलर रिझोल्यूशन(मिमी)	0.0005
रेखीय मार्गदर्शक रेल (मिमी	15×12.5-2					20×15.5-2

391

392

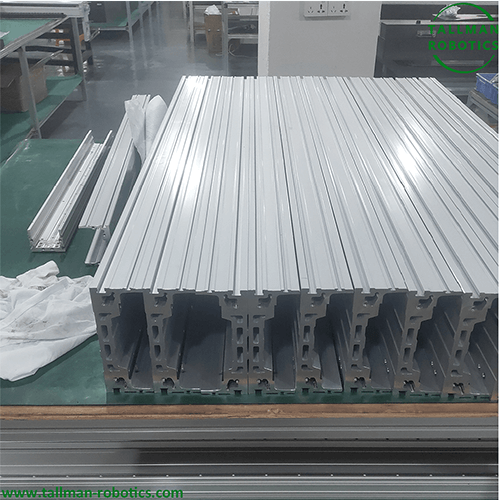

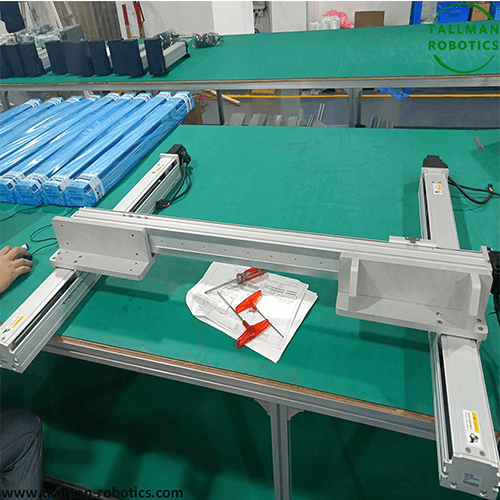

लिनियर मोटरची मुख्य रचना आणि कार्य तत्त्व काय आहेत?

रेखीय मोटरचे कार्य तत्त्व इलेक्ट्रोमॅग्नेटिक इंडक्शनच्या कायद्यावर आधारित आहे, ज्याला "फिरणारी मोटर रेडियली कापून आणि सपाट करणे" चे उत्पादन मानले जाऊ शकते:

स्टेटर (प्राथमिक): हे सामान्यतः लोखंडी कोर आणि विंडिंग्सचे बनलेले असते आणि जेव्हा वैकल्पिक प्रवाह लागू केला जातो तेव्हा प्रवासी लहर चुंबकीय क्षेत्र निर्माण करते.

हेतू (दुय्यम): स्थायी चुंबक किंवा प्रवाहकीय पदार्थ (जसे की तांबे आणि ॲल्युमिनियम) बनलेले, ते स्टेटरद्वारे तयार केलेल्या चुंबकीय क्षेत्रामध्ये विद्युत चुंबकीय शक्तीच्या अधीन असते आणि सरळ रेषेच्या दिशेने फिरते.

स्टेटर वळणावर तीन-फेज एसी पॉवर लागू केल्यावर, अक्षीय दिशेने फिरणारे चुंबकीय क्षेत्र तयार होते. रोटर इलेक्ट्रोमॅग्नेटिक फोर्स (लॉरेंट्झ फोर्स) च्या ड्राइव्ह अंतर्गत चुंबकीय क्षेत्रासह समकालिकपणे फिरतो, ज्यामुळे रेषीय दिशेने सतत विस्थापन प्राप्त होते.

लिनियर मोटरचे मुख्य प्रकार कोणते आहेत?

लिनियर मोटर्स	लोहरहित रेखीय मोटर	लोह कोर रेखीय मोटर	ट्यूबलर रेखीय मोटर	इंडक्शन लिनियर मोटर (LIM)
स्ट्रक्चरल वैशिष्ट्ये	लोखंडी कोरशिवाय कॉइल, हलके डिझाइन	गुंडाळी एका लॅमिनेटेड लोखंडी कोरवर जखमेच्या आहेत	कॉम्पॅक्ट बेलनाकार डिझाइन	कायम चुंबक, दुय्यम कंडक्टर प्लेट नाही
फायदे	झिरो कॉगिंग इफेक्ट, अल्ट्रा स्मूथ मोशन (नॅनोस्केल कंट्रोल)	उच्च जोर (अनेक टन पर्यंत), चांगले उष्णता नष्ट होणे	उच्च थ्रस्ट घनता, धूळ-पुरावा	कमी किंमत, उच्च तापमान प्रतिकार
तोटे	खराब उष्णता अपव्यय, कमी जोर	दात स्लॉट बल आहे (भरपाई नियंत्रण आवश्यक आहे)	मर्यादित प्रवास वेळ	कमी कार्यक्षमता
अर्ज	सेमीकंडक्टर लिथोग्राफी मशीन, अचूक मापन उपकरणे	सीएनसी मशीन टूल्स, मॅग्लेव्ह ट्रेन्स	वैद्यकीय उपकरणे, स्वयंचलित वाल्व नियंत्रण	लॉजिस्टिक सॉर्टिंग, लिफ्ट ड्राइव्ह

रेखीय मोटरचे मुख्य निवड बिंदू कोणते आहेत?

थ्रस्ट मागणीची गणना	लोड गुणवत्ता, घर्षण प्रतिकार आणि प्रवेग आवश्यकता विचारात घेणे आवश्यक आहे सूत्र: F=m • a+F_{घर्षण}
कूलिंग पद्धतीची निवड	नैसर्गिक कूलिंग (<500W) वॉटर कूलिंग (उच्च पॉवर डेन्सिटी ऍप्लिकेशन्ससाठी)
फीडबॅक सिस्टम कॉन्फिगरेशन	शेगडी शासक (अति-उच्च अचूक) चुंबकीय ग्रिड शासक (आर्थिक समाधान)
संरक्षण पातळी	IP65 (डस्टप्रूफ आणि वॉटरप्रूफ) कठोर वातावरणासाठी योग्य सेमीकंडक्टर उपकरणांसाठी व्हॅक्यूम सुसंगत प्रकार

लिनियर मोटर्सचे फायदे काय आहेत?

पारंपारिक रोटरी मोटर्सच्या तुलनेत (ज्याला सामान्यतः रेखीय गती प्राप्त करण्यासाठी गीअर्स, स्क्रू, बेल्ट इ. सारख्या ट्रान्समिशन यंत्रणेची आवश्यकता असते), रेखीय मोटरचे कार्यप्रदर्शन, रचना आणि अनुप्रयोग परिस्थितींमध्ये महत्त्वपूर्ण फायदे आहेत, ज्याचा सारांश खालील मुख्य पैलूंमध्ये दिला जाऊ शकतो:

1. कार्यक्षमता आणि प्रतिसादाची गती सुधारण्यासाठी इंटरमीडिएट ट्रान्समिशन लिंक्स काढून टाकणे

यांत्रिक नुकसान नाही

पारंपारिक रोटरी मोटर्सच्या रोटेशनल मोशनला गीअर्स आणि स्क्रूसारख्या यंत्रणेद्वारे रेखीय गतीमध्ये रूपांतरित करणे आवश्यक आहे, ज्यामध्ये घर्षण, क्लिअरन्स आणि लवचिक विकृती यांचा समावेश होतो, परिणामी ऊर्जा कमी होते (सामान्यतः केवळ 60% -80% कार्यक्षमता); आणि रेखीय मोटर थेट रेखीय गती आउटपुट करते, मध्यवर्ती दुवे काढून टाकते आणि ट्रान्समिशन कार्यक्षमता 90% पेक्षा जास्त पोहोचू शकते.

उच्च गतिमान प्रतिसाद

इंटरमीडिएट ट्रान्समिशन मेकॅनिझमची जडत्व आणि हिस्टेरेसीस गती प्रतिसादास विलंब करेल, तर रेखीय मोटर्समध्ये हलक्या वस्तुमान आणि लहान जडत्व, आणि मजबूत प्रवेग क्षमता (प्रवेग 100m/s² किंवा त्याहून अधिक, पारंपारिक सोल्यूशनच्या 10{{2}²}पेक्षा जास्त पोहोचू शकतो), जो 20m/s/s त्वरीत थांबू शकतो आणि 20m/s वेग वाढू शकतो. उच्च-फ्रिक्वेंसी रेसिप्रोकेटिंग मोशन परिस्थिती (जसे की सेमीकंडक्टर वेफर हाताळणी).

2. उच्च स्थान अचूकता आणि पुनरावृत्तीक्षमता

रिटर्न एरर नाही

पारंपारिक ट्रान्समिशन मेकॅनिझमच्या बॅकलॅश आणि पिच त्रुटींमुळे (जसे की लीड स्क्रू) रिव्हर्स मोशन दरम्यान "रिक्त स्ट्रोक" (रिटर्न एरर) होऊ शकतात, तर रेखीय मोटर्स थेट ड्रायव्हिंग आणि फीडबॅक डिव्हाइसेसद्वारे ± 1 μm किंवा अगदी नॅनोमीटर पातळीपर्यंत पोझिशनिंग अचूकता प्राप्त करू शकतात जसे की उच्च - ग्रॅसीशन नियंत्रण, उच्च{1} ग्रॅसिशन नियंत्रण नियंत्रण ± 0.1 μm.

चांगली गती स्थिरता

गियर मेशिंगचे नियतकालिक कंपन टाळते किंवा स्क्रू थ्रेड्समधील हस्तक्षेप टाळते, ऑपरेशन दरम्यान लहान वेगातील चढउतारांसह (वेग चढउतार दर<0.1%), suitable for scenarios with high stability requirements (such as laser cutting and precision welding).

3. सरलीकृत रचना आणि कमी देखभाल खर्च

घटकांची संख्या कमी करा

गीअर्स, स्क्रू, गाईड इ. सारख्या ट्रान्समिशन भागांची गरज नाही, परिणामी सिस्टीमची रचना अधिक कॉम्पॅक्ट होते आणि इंस्टॉलेशन स्पेसची बचत होते (विशेषत: लांब-अंतराच्या परिस्थितीत, स्पष्ट फायद्यांसह).

देखभाल आवश्यकता कमी करा

इंटरमीडिएट ट्रान्समिशन घटकांचे पोशाख आणि स्नेहन हे पारंपारिक प्रणालींचे मुख्य देखभाल बिंदू आहेत (जसे की लीड स्क्रूच्या नियमित स्नेहनची आवश्यकता आणि मेशिंग वेअरमुळे गीअर्सची बिघाड होण्याची संवेदनाक्षमता), तर रेखीय मोटर्समध्ये संपर्क पोशाख नसतो (-संपर्क इलेक्ट्रोमॅग्नेटिक ड्राइव्ह नसतो), सायकलचे कमी दर आणि कमी दर.

4. लांब प्रवास आणि उच्च गतीचे महत्त्वपूर्ण फायदे

सैद्धांतिक अनंत प्रवास

रेखीय मोटरचे स्टेटर विभागले जाऊ शकते आणि विभाजित केले जाऊ शकते आणि रोटर स्टेटरच्या लांबीच्या दिशेने फिरतो. सैद्धांतिकदृष्ट्या, प्रवास मर्यादित नाही (जसे की मोठ्या लॉजिस्टिक सॉर्टिंग लाइन्स आणि लांब-अंतराचे रेल्वे ट्रान्झिट); पारंपारिक स्क्रूचा स्ट्रोक त्याच्या स्वत: च्या लांबीने मर्यादित आहे (खूप लांबमुळे सहजपणे विक्षेपण विकृती होऊ शकते).

उच्च गती ऑपरेशन क्षमता

रेखीय मोटर्सचा वेग केवळ वीज पुरवठा वारंवारता आणि उष्णता पसरवण्याच्या स्थितीमुळे मर्यादित असतो, कमाल गती 5-10m/s, लीड स्क्रूच्या गती मर्यादेपेक्षा जास्त असते (सामान्यतः<1m/s) and gear racks (usually<2m/s), suitable for high-speed conveying, rapid detection and other scenarios.

5. अधिक स्थिर आउटपुट वैशिष्ट्ये

जोराची चांगली एकसमानता

पारंपारिक ट्रांसमिशन मेकॅनिझमचा जोर घर्षण प्रतिकारातील बदलांमुळे (जसे की लीड स्क्रूच्या प्रीलोड फोर्समध्ये बदल आणि गीअर टूथ प्रोफाइल त्रुटींमुळे) चढ-उतार होतो, तर रेखीय मोटर्सचे इलेक्ट्रोमॅग्नेटिक थ्रस्ट आउटपुट अधिक स्थिर असते, विशेषत: कमी वेगाने, "क्रॉलिंग इंद्रियगोचर ({0}}) मुळे "क्रॉलिंग इंद्रियगोचर" ({0}}). पारंपारिक प्रणालींमध्ये).

मजबूत ओव्हरलोड क्षमता

ते कमी कालावधीत रेट केलेल्या थ्रस्टच्या 1.5-2 पट आउटपुट करू शकते, अचानक लोड बदलांना अनुकूल करते, तर पारंपारिक ट्रान्समिशन घटक (जसे की गीअर्स) ओव्हरलोडमुळे दातांच्या पृष्ठभागास नुकसान होण्याची शक्यता असते.

रेखीय मोटरचा मुख्य फायदा "डायरेक्ट ड्राइव्ह" - इंटरमीडिएट ट्रान्समिशन लिंक्स वगळणे, मूलभूतपणे यांत्रिक नुकसान, अचूकतेच्या मर्यादा आणि पारंपारिक उपायांच्या देखभाल समस्या सोडवणे या वैशिष्ट्यातून येतो. तथापि, त्याच्या उच्च किमतीमुळे (विशेषत: उच्च-परिशुद्धता मॉडेल्ससाठी) आणि प्रतिष्ठापन वातावरणासाठी (जसे की धूळ प्रतिबंध आणि चुंबकीय हस्तक्षेपासारख्या) कठोर आवश्यकतांमुळे, रेखीय मोटर उच्च परिशुद्धता, उच्च गती, दीर्घ स्ट्रोक आणि उच्च-वारंवार गती (जसे की मशीन, सेमीकंडक्टर, प्री-कंडक्टर्स, मॅन्युॲक्ट ट्रेनिंग टूल्स) अशा परिस्थितींसाठी अधिक योग्य आहे. पारंपारिक रोटेटिंग मोटर्समध्ये अजूनही कमी-किंमत आणि कमी अचूक मागणी परिस्थितींमध्ये स्पर्धात्मकता आहे.

लीनियर मोटर डिप्लॉयमेंटचे रिअल क्वांटिफाइड इंडस्ट्रियल केस स्टडीज

सर्व केसेस ऑटोमेशन OEM मास प्रोडक्शन लाइन्सवरून सत्यापित उपकरण चाचणी डेटा उद्धृत करतात, कोणताही काल्पनिक सिम्युलेशन डेटा नाही.

केस 1 12-इंच सेमीकंडक्टर वेफर तपासणी रेखीय मोटर स्टेज

सेमीकंडक्टर उपकरण निर्माता वेफर स्कॅनिंग अक्षांसाठी लोहरहित ब्रशलेस रेखीय मोटर एकत्रित करतो. लिनियर मोटर एन्कोडर बंद-लूप पोझिशन लॉकसाठी 0.1nm रिझोल्यूशन ऑप्टिकल ग्रेटिंग वापरतो. चाचणी केलेले तांत्रिक आउटपुट: 500mm प्रभावी स्ट्रोक, ±50nm पुनरावृत्ती स्थिती अचूकता, 0.3 m/s सतत स्कॅनिंग गती. कंपन-मुक्त रेखीय मोटर सहज प्रवासामुळे वेफर पृष्ठभाग दोष शोधण्याचे प्रमाण वाढते. रेखीय मोटर स्टेज सलग 90 दिवस पोझिशन कॅलिब्रेशन करेक्शनशिवाय दररोज 22 तास चालते.

केस 2 लिथियम बॅटरी इलेक्ट्रोड विंडिंग लिनियर गॅन्ट्री मोटर

एक ऊर्जा उपकरण ब्रँड इलेक्ट्रोड जलद हस्तांतरण अक्षांसाठी ड्युअल आयर्न कोर रेखीय मोटर मूव्हर्स तैनात करतो. प्रत्येक रेखीय मोटर 35kg इलेक्ट्रोड वाहून नेणारे फिक्स्चर चालविण्यासाठी 1200N पीक थ्रस्ट प्रदान करते. मोजलेले सायकल कार्यप्रदर्शन: 1.5m रेसिप्रोकेटिंग स्ट्रोक 0.35s मध्ये एक पूर्ण चक्र पूर्ण करते, 2.8g स्थिर प्रवेग. पारंपारिक बॉल स्क्रू ट्रान्सफर युनिट्सला स्पष्ट थर्मल एक्सपेन्शन ड्रिफ्टसह प्रति सायकल 0.48s आवश्यक असतात. रेखीय मोटर डायरेक्ट-ड्राइव्ह स्ट्रक्चर घर्षण ट्रांसमिशन भागांमधून उष्णता संचय काढून टाकते.

केस 3 5-Axis CNC मशीनिंग सेंटर लिनियर सर्वो मोटर ड्राइव्ह

मशीन टूल OEM X/Y/Z फीड अक्षांना पाण्याने-कूल्ड आयर्न कोर रेखीय मोटर मॉड्यूलसह सुसज्ज करते. हेवी मेटल कटिंग पेलोडला सपोर्ट करण्यासाठी पीक लिनियर मोटर थ्रस्ट 3100N दाबते. डायनॅमिक चाचणी परिणाम: रॅपिड ट्रॅव्हर्स स्पीड 110 मी/मिनिटापर्यंत पोहोचते, समोच्च सहिष्णुता ±0.002 मिमीवर नियंत्रित केली जाते. मल्टी-अक्ष सिंक्रोनस रेखीय मोटर नियंत्रण अचूक एरोस्पेस मिश्र धातु भागांवर पृष्ठभागाची लहर कमी करते. रेखीय मोटर प्रणाली अचूकतेचा ऱ्हास न करता 85% कर्तव्य चक्र सतत कटिंग टिकवून ठेवते.

औद्योगिक ऑटोमेशनमध्ये लिनियर मोटरचे ऍप्लिकेशन सेगमेंट्स

विविध रेखीय मोटर प्रकार लक्ष्य विभागीय उत्पादन प्रक्रिया आवश्यकता.

सेमीकंडक्टर आणि इलेक्ट्रॉनिक असेंब्ली: डाय बाँडिंग, वेफर तपासणी, मिनी एलईडी सॉर्टिंग झिरो पार्टिकल जनरेशन आणि नॅनोमीटर पोझिशनिंग क्लीनरूम प्रक्रिया मानकांशी जुळण्यासाठी लोहरहित रेखीय मोटर स्टेज.

नवीन ऊर्जा उत्पादन: लिथियम इलेक्ट्रोड ट्रान्सफरसाठी लोह कोर रेखीय गॅन्ट्री मोटर, सोलर पॅनेल लेसर स्क्राइबिंग उच्च जोर आणि वेगवान प्रवेग सिंगल-पीस प्रोसेसिंग सायकल वेळा कमी करते.

अचूक CNC आणि लेझर मशीनिंग: वॉटर-मल्टी-अक्ष फीड अक्षांसाठी कूल्ड लीनियर सर्वो मोटर स्थिर उच्च-स्पीड कंटूर मोशन तयार वर्कपीस पृष्ठभाग सपाटपणा सुधारते.

वैद्यकीय स्वयंचलित चाचणी उपकरणे: अभिकर्मक प्रोब पोझिशनिंगसाठी सूक्ष्म लोहरहित रेखीय मोशन मॉड्यूल कमी कंपन रेखीय मोटर हालचाल सूक्ष्म द्रव नमुना थरथरणाऱ्या त्रुटी टाळते.

ऑटोमेटेड ऑप्टिकल इन्स्पेक्शन (AOI): हाय-स्पीड पॅनल स्कॅनिंगसाठी ड्युअल सिंक्रोनस रेखीय मोटर क्रॉस टेबल्स एकसमान रेखीय मोटर वेग असमान प्रतिमा कॅप्चर विकृती दूर करते.

प्रत्येक विभाग थ्रस्ट, स्ट्रोक, अचूकता आणि पर्यावरणीय मानकांवर आधारित रेखीय मोटर मॉडेल्स निवडतो. जेव्हा पारंपारिक ॲक्ट्युएटर प्रक्रिया लक्ष्यांमध्ये अपयशी ठरतात तेव्हा उपकरणे डिझाइनर रेखीय मोटर डायरेक्ट-ड्राइव्ह आर्किटेक्चरला प्राधान्य देतात.
